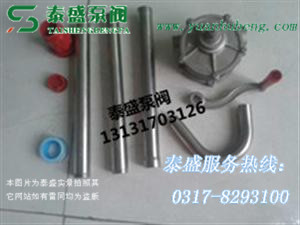

手搖油泵
手使力帶動轉子，適用于輸送各種油類，如重油、柴油、潤滑油，配用銅齒輪可輸送內點低液體，如汽油、苯等，同時可以適用于含硬質顆?；蚶w維的，適用于各種黏度，具良好的自吸性，幫每次開泵前不須灌入液體。
搖油泵的工作原理及結構說明：
1，手搖油泵通過手柄做往復動作，使壓力增高來打開緊急切斷閥，介質即可通過，如遇火災或其他緊急情況時，將手搖油泵的卸壓閥打開，油壓系統迅速泄壓，使緊急切斷閥立即關閉，或溫度升高至75℃以上時，安裝在油泵或緊急切斷閥的易熔塞立即熔化，達到自動泄壓木的，使緊急切斷閥自動迅速關閉。
2，手搖油泵的主要構造是有吸壓油的柱塞，進油閥，出油閥及泄壓閥組成。由柱塞和進出油閥的封閉，形成的密封空間是油泵的工作腔，當柱塞向上運動使工作腔的容積由小變大時，由于腔內壓力低于大氣壓力進油閥打開，油經濾油閥進入工作腔。當柱塞向下運動時工作腔的容積由大變小，工作腔的油壓升高，出油閥被打開，將壓力油排入油路系統，供緊急切斷閥開啟。泄壓閥是用于壓力油路系統泄壓而設置的，工作時需將泄壓閥關閉，在油路系統需要泄壓將泄壓閥打開，即緊急切斷閥關閉。
|
重量 （kg） |
轉速 |
吸程 （m） |
楊程 （m） |
流量（L/min） |
總長 |
進油管直徑 |
出油管直徑 |
|
|
25# |
3.25 |
70 |
1.5 |
5 |
20 |
1.3 |
25 |
25 |
|
|
32# |
4.45 |
70 |
1.5 |
5 |
22 |
1.3 |
32 |
25 |
|
|
32# |
4.45 |
70 |
1.5 |
5 |
20 |
1.3 |
32 |
25 |
手搖油泵可能出現的故障及消除方法：
故障現象 | 原 因 | 消除方法 |
泵油時不升壓（油泵不吸油）。 | 1、進油閥密封面漏油。 2、柱塞壓油時滲漏。 3、吸油濾網阻塞。 | 1、檢修密封面，更換密封墊，擰緊連接件。 2、修理柱塞與油缸內壁傷痕，更換密封圈。 3、換油清洗濾網污物。 |
停泵后表壓值下降，系統有漏油。 | 1、泄壓閥未關緊或密封面損壞。 2、出油閥密封面損傷或夾有污物。 3、緊急切斷閥及油路系統或油管按頭處有滲漏。
| 1、檢修泄壓閥密封面及泵油時將泄壓閥扭緊。 2、檢修密封面，更換密封墊，清理污物。 3、檢修緊急切斷及油路，油管按頭等各處的滲漏點。 |
手搖油泵使用注意事項：
（1）安裝是看清IN進油口標志；
（2）連接處使用自帶生料帶，加強密封；
（3）不可用于提取含酸堿腐蝕的液體；
（4）如不經常使用，在使用前需加油潤滑；
（5）用于食用油之前應清洗，之后不必潤滑；
（6）液體保持清潔。
